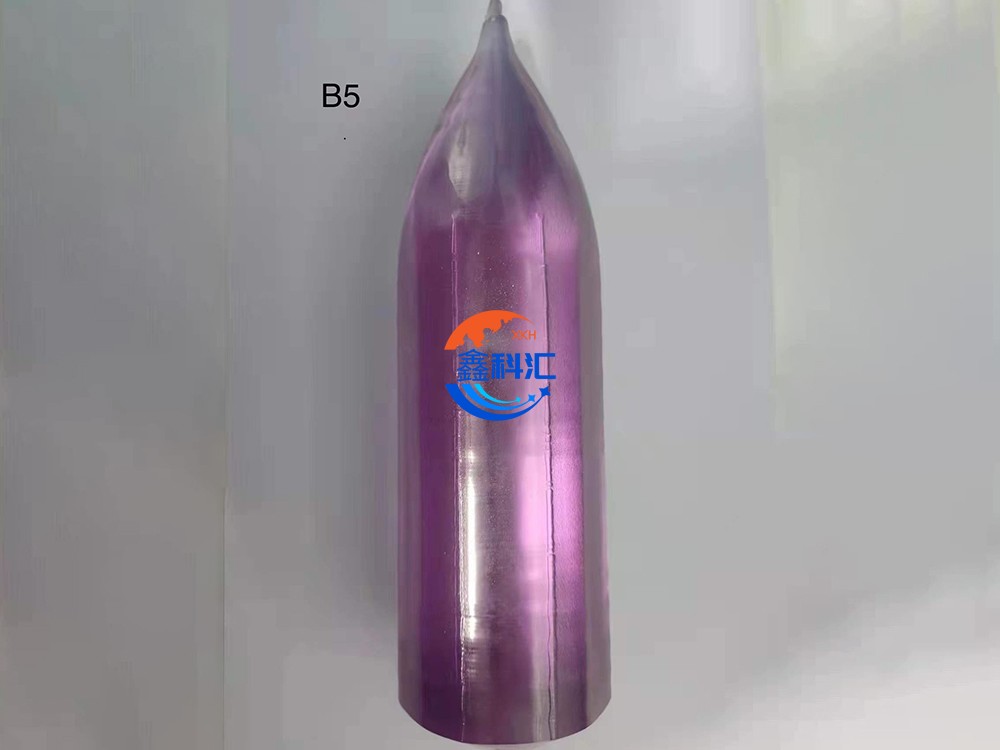

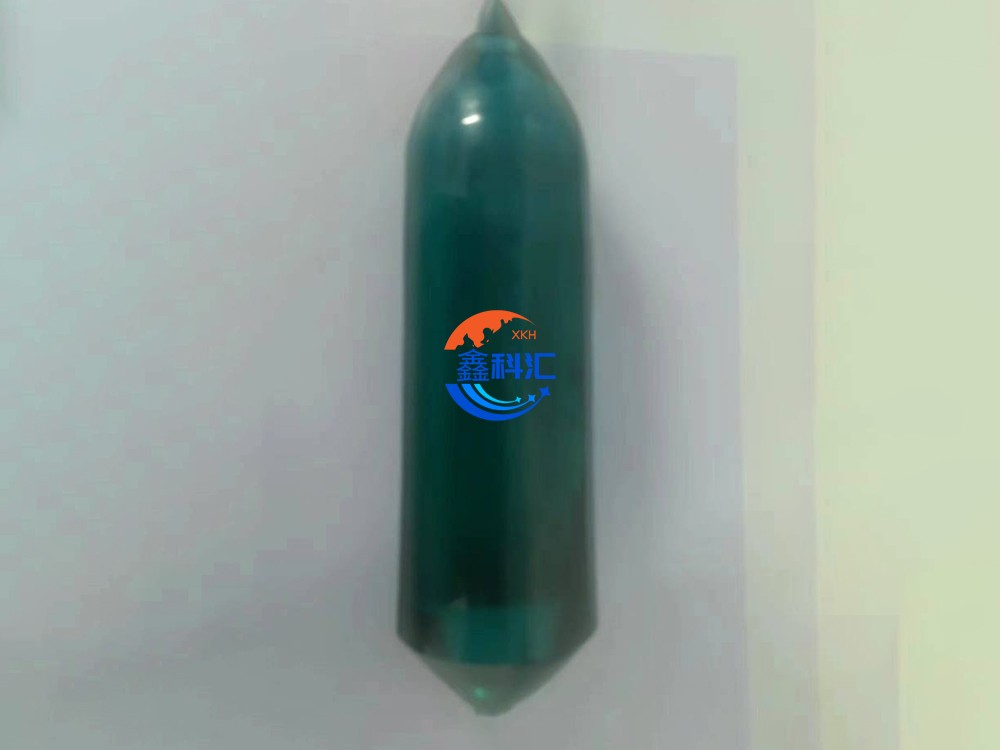

上海鑫科匯新材料可提供各種摻雜和非摻Y(jié)AG晶體?。?！
不摻雜YAG是鍵合晶體配材、紫外和紅外光學(xué)窗口的重要晶體材料。YAG晶體機(jī)械強(qiáng)度高、導(dǎo)熱性能好、光學(xué)質(zhì)量高、化學(xué)性質(zhì)穩(wěn)定，這些優(yōu)良的物理化學(xué)特性與常用的襯底材料和窗口材料藍(lán)寶石相比，非常相似，但YAG是等軸晶系晶體，無(wú)自然雙折射，光學(xué)均勻性好，因而得到廣泛應(yīng)用。雷生強(qiáng)式公司生產(chǎn)高質(zhì)量大尺寸不摻雜YAG晶體，提供高質(zhì)量的不摻雜YAG鍵合晶體配材、紫外和紅外光學(xué)窗口。
釔鋁石榴石（YAG）是具有立方對(duì)稱性的各向同性晶體。它具有優(yōu)良的光學(xué)和熱力學(xué)性質(zhì)。其力學(xué)性能和化學(xué)穩(wěn)定性接近藍(lán)寶石晶體，沒(méi)有藍(lán)寶石的雙折射效應(yīng)。純YAG晶體在0.25～5um范圍內(nèi)具有較高的透過(guò)率，在2～3μm范圍內(nèi)沒(méi)有吸收，而玻璃具有較強(qiáng)的H2O吸收帶。因此，非摻雜純YAG晶體是一種新型的紫外、紅外光學(xué)器件襯底和窗口材料。同時(shí)，YAG晶體優(yōu)異的物理化學(xué)性能和光學(xué)性能使其成為高溫高能物理環(huán)境中重要的光學(xué)應(yīng)用。
不摻雜YAG晶體優(yōu)勢(shì)：
無(wú)自然雙折射
透光波段范圍寬，抗光損傷閾值高
折射率高，有利于制作低色差透鏡
熱導(dǎo)率高，導(dǎo)熱性能好
機(jī)械強(qiáng)度高，化學(xué)性質(zhì)穩(wěn)定
應(yīng)力低，光學(xué)質(zhì)量和光學(xué)均勻性好
| 晶向 | [111]，偏差5o以內(nèi) |
| 波前畸變 | ≤ 0.125λ/25mm |
| 晶體棒尺寸 | 直徑:2～15 mm，長(zhǎng)度:3～200 mm 可按客戶要求提供 |
| 尺寸公差 | 直徑:+0.00/-0.05mm，厚度: +0.1/-0.00mm |
| 柱面加工 | 精磨或拋光 |
| 端面平行度 | ≤30" |
| 端面平面度 | λ/10 |
| 表面質(zhì)量 | 10-5 (MIL-O-13830A) |
| 倒邊 | 0.15±0.05mm |
| 增透膜反射率 | ≤0.2%@特定波長(zhǎng) 部分和高反射率膜可按客戶要求訂制 |
| 折射率 | 1.8197@1064nm |
| 透光波段范圍 | 250~5000nm |
| 抗光損傷閾值 | ≥15Jcm-2@1064nm |
| 晶體結(jié)構(gòu) | 立方晶系 |
| 晶格常數(shù) | 12.01 ? |
| 熔點(diǎn) | 1970℃ |
| 莫氏硬度 | 8.5 |
| 密度 | 4.56±0.04g/cm3 |
| 比熱 | 0.59J/g. cm3@0-20℃ |
| 彈性模量 | 310GPa |
| 楊氏模量 | 3.17×104Kg/mm2 |
| 泊松比 | 0.3 |
| 抗張強(qiáng)度 | 0.13~0.26GPa |
| 熱脹系數(shù) | [100]方向:8.2×10-6/K@0~250℃ |
| [110]方向:7.7×10-6/K@0~250℃ | |
| [111]方向:7.8×10-6/K@0~250℃ | |
| 熱導(dǎo)率 | 14W/m/K@20℃ |
| 10.5W/m/K@100℃ | |
| 熱光系數(shù) | dn/dT= 7.3×10-6/K |
| 抗熱沖擊力 | 790W/m |
| 溶解度 | 不溶解于水，微溶于普通酸 |
售前咨詢專員
